产品简介

JL-BAM 型高压并联电容器电由箱壳和芯子组成，适用于频率50Hz交流电力系统用并联电容器，该种电容器主要用来提高电网功率因数，降低线损，改善电压质量，充分发挥发电、供电设备的效率。

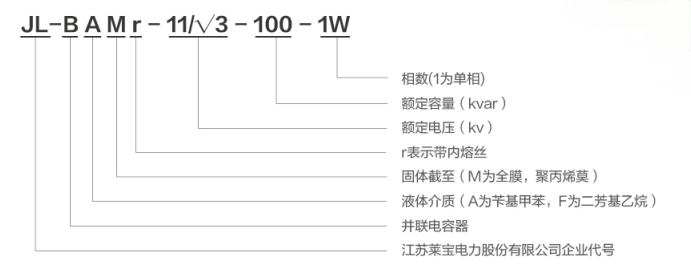

型号说明

性能特点：

过电压保护能力：能承受工频稳态过电压和过渡过电压，如可承受 1.10Un 每 24 小时 8 小时、1.15Un 每 24 小时 30 分钟等不同程度的工频稳态过电压，还能承受第一个峰值不超过 2.2Un 持续 1/2 周期的过渡过电压。

过电流承受能力：允许在有效值为 1.3In 的稳定过电流下运行，电容有最大正偏差时，过电流允许达到 1.43In。

电容稳定性：实测电容值与额定值之差不超过额定值的 - 5%~+10%，三相电容器中任何两线路端子间最大与最小电容值之比不大于 1.06。

自动放电功能：内部装有放电电阻的电容器，与电源断开后，能在 10 分钟内由额定电压的峰值降到 75 伏以下。

内熔丝保护：内熔丝电容器内部每个元件均串有一根熔丝，元件击穿时熔丝可迅速熔断，切除故障元件，使电容器继续运行。

技术参数：

电压参数：极间介质能承受工频交流电压 Ut（~）=2.15Un 或直流电压 Ut（-）=4.3Un，历时 10s；端子与外壳绝缘水平根据额定电压不同，工频试验电压 1min 在 25kV-65kV 之间，雷电冲击试验电压峰值在 40kV-120kV 之间。

损耗角正切值：在工频额定电压下，温度为 20℃时，tgδ≤0.0005，内部装有放电电阻或熔丝的电容器，其损耗角正切值允许增加 0.0001。

导杆扭矩：导电杆螺纹为 M12 时，螺母扳手扭矩最大值 15N・m，最小值 7.5N・m；螺纹为 M16 时，最大值 30N・m，最小值 15.0N・m。

使用环境：

温度与海拔：BFM 型电容器环境温度范围为 - 25℃~+45℃，BAM 型为 - 40℃~+45℃，海拔高度不超过 1000 米。

安装场所

应无剧烈机械振动，无有害气体及蒸汽，无导电性或爆炸性尘埃。电容器可安装在铁架上，分层布置不宜超过三层，每层不超过两排，电容器间距、排距等有相应要求，以保持良好通风。
