产品简介

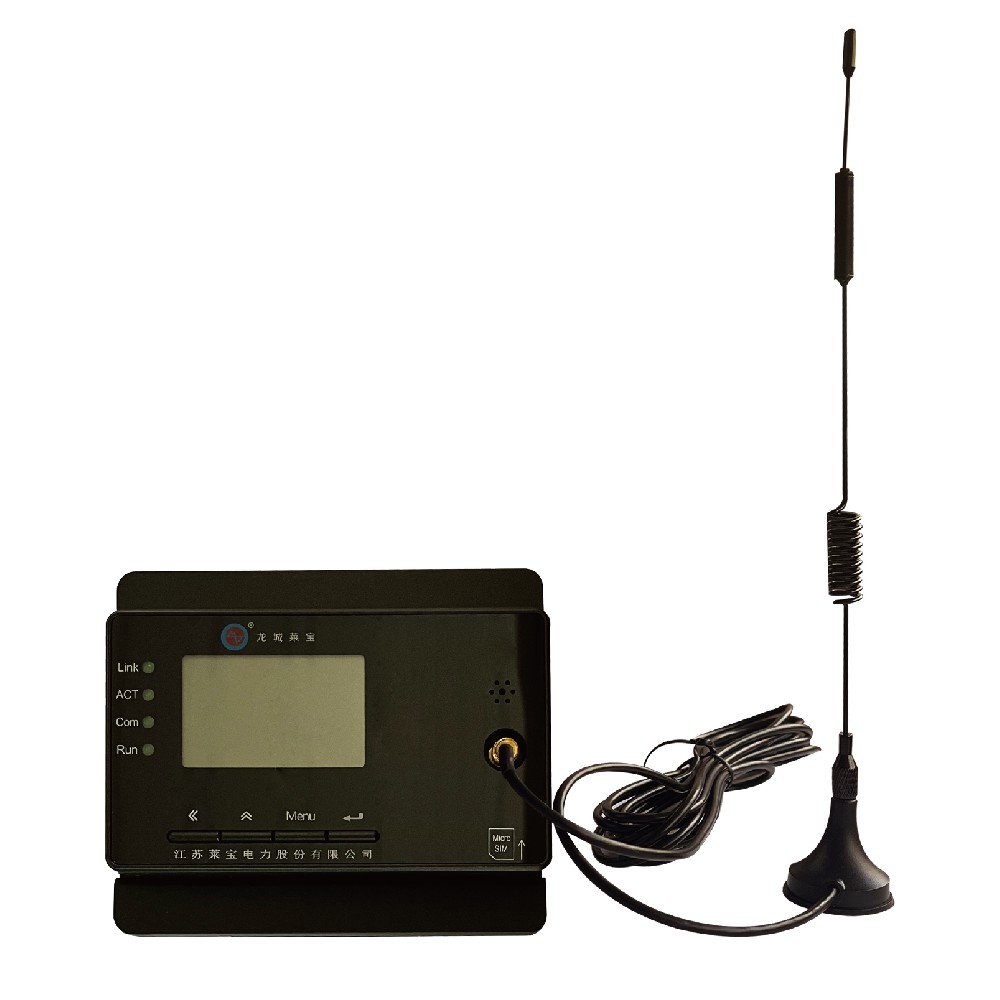

JL-ZTG 智能通讯管理机是应用于变电所、调度站等场景的工业级通信设备，通过 4 路 RS485 总线采集下行设备（如仪表、保护器）的遥信、遥测数据，支持通过 10/100M 以太网或 4G CAT1 无线（选配）上传至平台服务器，同时接收平台遥控指令实现设备远动控制。

应用领域

电力系统监控：变电所、调度站的设备状态监测与远程控制；

工业自动化：工厂设备运行数据采集与集中管理；

智慧消防：适配《GB/T 26875.3-2011》协议，用于城市消防远程监控系统；

物联网场景：通过 NB-IoT/4G 实现分散设备的无线数据交互，支持 Modbus-TCP 等协议。

性能特点

多接口与协议兼容：

4 路 RS485（9600bps，1200 米传输）、1 路以太网（Client/Server 模式，Modbus/TCP）、可选 4G（全网通，UDP/TCP）；

支持自定义协议，适配第三方设备（最多 128 台）。

丰富的 I/O 功能：

6 路开关量输入（干接点，支持电平监测 / 脉冲计数）；

1-2 路继电器输出（常开 / 常闭，支持 DI 联动、通信遥控）；

3 路 4-20mA 模拟量输入（设备状态监测）。

灵活的配置与显示：

LCD 界面实时显示 IP、设备状态、通信参数；

按键操作支持菜单设置、密码验证（默认 0001），可配置数据上报周期、心跳包等。

高可靠性设计：

以太网口 1.5KV 磁耦隔离，通过 ESD 4 级、EFT 4 级等 EMC 测试；

宽压电源（AC/DC 80-270V），功耗仅 5W。

技术参数

使用环境

工作条件：

温度：-20℃~60℃，湿度≤93% RH（无凝露）；

海拔≤2000 米，无腐蚀性气体环境。

电磁兼容：

ESD（静电放电）：GB/T 17626.2-2006 4 级；

EFT（电快速瞬变）：GB/T 17626.4-2008 4 级；

SURGE（浪涌）：GB/T 17626.5-2008 4 级；

EMI（电磁干扰）：GB/T 17626-2008 3 级。
