定义与用途

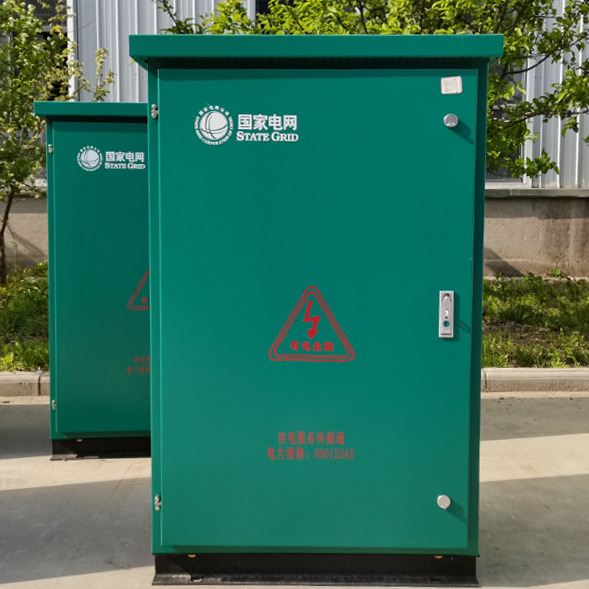

低压电缆分支箱是用于电缆线路分接、分支、接续及转换电路的设备，多数用于户外，常用于“二级”配电，可将电力电缆与箱变、负荷开关柜等连接，实现电缆网络化。

结构设计

• 箱体：材质有SMC复合材料、不锈钢304等。SMC材质的分支箱比重轻、耐腐蚀、耐老化、密封好，能适应恶劣环境；不锈钢304制作的分支箱则具有较高的机械强度。箱体防护等级一般为IP34D或IP44，底部用绝缘板封闭，电缆孔带变径胶圈，电缆由下部引入。

• 内部电路布局：进线与出线通过铜母排连接，相序排列通常是从上到下A相、B相、C相，并配有相色标志。还配置有PE接线端子或母线，以及用于固定母线的高强度绝缘支撑件。

分类

• 按电气构成分：普通分支箱内部无开关设备，进线与出线通过铜母排连接，用于分接或分支接线，多用于农网项目；高级分支箱箱内有开关设备，可实现分接、分支、控制、转换等多种功能。

• 按安装方式分：有落地式和挂墙式两种。落地式分支箱稳固性好，可安装在地面上，适用于各种环境；挂墙式分支箱节省空间，安装在墙壁上，适用于空间有限的场所。

• 按安装环境分：可分为户内式和户外式。户内式分支箱适用于室内环境，防护要求相对较低；户外式分支箱能适应室外的风吹日晒、雨淋等恶劣天气条件。

工作原理

总进线刀闸用于隔离电源，总进线断路器对整个分支箱进行过载、短路保护。分支断路器则分别对各条出线进行保护和控制。当线路中出现过载、短路或漏电等故障时，相应的断路器会自动跳闸，切断故障电路，保护设备和人员安全。

功能特点

• 分接与转接功能：能将一条主电缆的电能分配到多条分支电缆上，实现对不同用户或设备的供电，也可用于电缆线路的延长和转接。

• 保护功能：配备有过载保护、短路保护、漏电保护等多种保护机制，集成浪涌保护器，可防止雷击和过电压对设备造成损坏。

• 智能化监控：数智化低压分支箱可实时监测电流、电压、功率等电气参数，支持远程监控与管理，实现故障预警、状态诊断等功能。

应用场景

• 商业建筑：如酒店、商场等，可实时监测电力负载，实现智能配电和故障预警，提高用电安全性，降低运维成本。

• 工业生产：在工厂车间，可实现对生产线设备的精确供电控制，确保生产线稳定运行，优化能源使用。

• 公共设施：学校、医院、机场等场所，可提供可靠电力供应，通过远程监控及时处理电气故障，保障公众安全。
