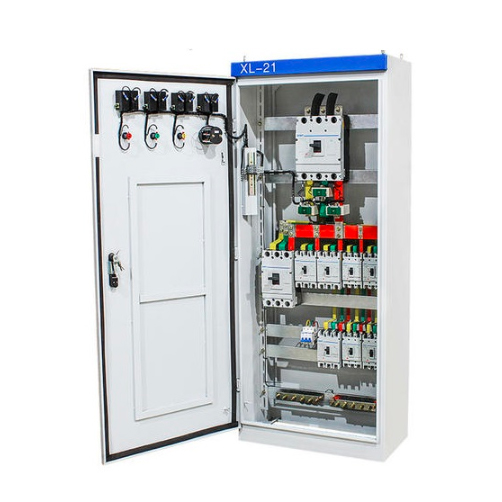

XL-21动力配电箱
XL-21 型动力配电柜适用于发电厂、变电站、民用建筑及工矿企业等场景，应用于额定频率 50Hz、额定电压 380V、额定电流 600A 以下的三相交流系统，可实现电能转换、分配及现场负荷的就地操作控制。该装置符合 GB/T7251.12-2013 国家标准，结构为封闭型钢板柜体，支持单独或组合安装，满足进线、馈电、电动机控制等功能需求。
产品简介
XL-21 型动力配电柜适用于发电厂、变电站、民用建筑及工矿企业等场景，应用于额定频率 50Hz、额定电压 380V、额定电流 600A 以下的三相交流系统，可实现电能转换、分配及现场负荷的就地操作控制。该装置符合 GB/T7251.12-2013 国家标准，结构为封闭型钢板柜体，支持单独或组合安装，满足进线、馈电、电动机控制等功能需求。
型号含义
性能特点
结构简洁实用：柜体采用钢板弯制焊接，正面单扇左开门设计，门上可安装仪表及操作元件，靠墙安装，电缆上下进出线，适配常规配电场景。
功能灵活适配：支持进线、馈电、电动机控制等多种功能，电器元件（断路器、熔断器式刀开关、接触器）可选不同电流等级，满足不同负荷需求。
操作安全便捷：正面操作设计，需专业人员维护；隔离开关与空气断路器有联锁机制，防止误操作。
技术参数
序号 | 项目 | 单位 | 技术参数 | |
1 | 额定工作电压 | 主电路 | V | 220、380 |
辅助电路 | 交流：220、380；直流：110、220 | |||
2 | 主电路额定绝缘电压 | V | 690 | |
3 | 主电路额定电流 | A | 10~400、630 | |
4 | 主要电器设备电流 等级 | 断路器 | A | 63、100、200、400、630 |
熔断器式刀开关 | 200、400、600 | |||
接触器 | 10、16、25、63、100、150、250 | |||
5 | 外壳防护等级 | - | IP3X | |
6 | 外形尺寸 | 宽 | mm | 600 |
深 | 370、470 | |||
高 | 1600、1700 | |||
注：上述电流等级是指电器设备的额定电流，由于本配电箱是封闭型结构，在选用上述设备时，应根据所使用回路的容量、数量及工作制等具体情况作适当的考虑。 | ||||
环境条件
Ø 户内使用，海拔高度不超过1000米；
周围空气温度为-5℃~+40℃，24小时平均温度不得高于+35℃，超过时，需要根据实际情况降容运行；
