产品简介

JL-HSVG系列高压静止无功发生装置是一种以 IGBT 为核心的动态无功补偿装置，通过桥式变流电路并联于电网，调节输出电压或电流以实现无功功率的动态补偿。其核心功能包括提高功率因数、抑制谐波、平衡三相电网、稳定电压、消除无功冲击等，适用于解决现代电网中新能源并网、非线性负荷导致的电能质量问题。产品采用模块化设计，具备动态响应快、谐波抑制能力强、运行模式灵活等优势，是目前先进的无功补偿技术方案。

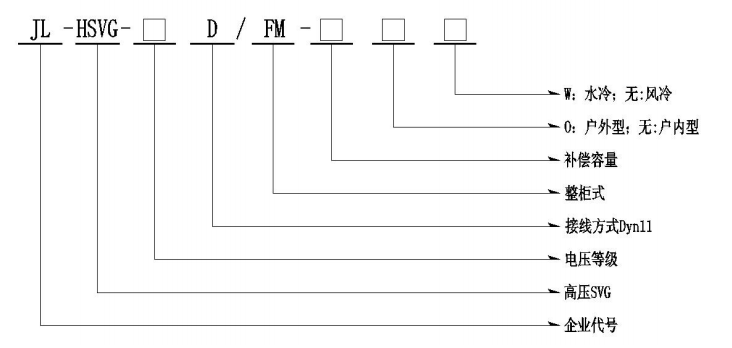

型号说明

性能特点

· 动态响应快：响应时间≤5ms，实时跟踪负荷变化。

· 谐波抑制强：额定功率下输出电流谐波 THD≤3%。

· 运行模式灵活：支持恒无功功率、恒功率因数、恒电压等 6 种模式，目标值可实时调整。

· 模块化设计：功率单元链式串联，维护简单，可并联扩展容量。

· 保护功能齐全：具备过压 / 欠压 / 过流 / 过热等保护，支持故障波形录制。

· 效率高：额定工况下效率≥99%，发热量小，运行成本低。

· 安装便捷：无需考虑相序，可快速并网，占地面积小。

技术参数

使用环境

1. 环境条件：

· 温度：运行温度 - 20℃~+40℃，日温差≤25K；贮存温度 - 30℃~+70℃。

· 湿度：月平均相对湿度≤90%（25℃，无凝露）。

· 海拔：≤2000m，超过需特殊设计。

· 环境：无导电粉尘、腐蚀性气体、爆炸性介质，无剧烈振动。

2. 安装要求：

· 空间：正面距墙≥1500mm，背面 / 侧面距墙≥1000mm，顶部距屋顶≥1500mm。

· 通风：需保持良好通风，温度超过 38℃时需辅助冷却（如空调）。

· 接地：柜体接地电阻≤500mΩ，屏蔽层可靠接地。

3. 电气条件：

· 电网电压波动：额定电压 ±10% 以内。

· 控制电源：AC220V/DC220V/AC380V，电压偏差 + 7%~-10%。
