产品简介

JL-CKSC系列高压铁芯串联电抗器用于1千伏以上电力系统中，与高压电容器串联使用，用以抑制谐波电流，限制系统合闸涌流，从而提高电网电压质量和保证电力系统安全运行。采用冷轧矽钢片磁导率高，使用新型环氧树脂材料，可靠性高，具有优良耐热绝缘性，噪音小、线性度好、性能优良寿命长。适用于电气化铁道、冶金、铸造、化工、石油等场所。

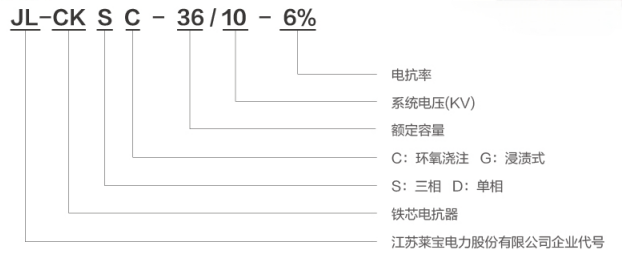

型号说明

应用领域

串联限流场景：与电容器组串联，限制合闸涌流，保护电容器设备（如变电站电容补偿装置）。

谐波滤波场景：与滤波电容组成谐振滤波器，用于：

· 直流输电线路换流站、相控型静止补偿装置；

· 中大型整流装置、电气化铁道及大功率晶闸管控制电路，滤除 3 次至 17 次谐波。

性能特点

绝缘与散热：

· 绝缘等级覆盖 Y（90℃）至 C（180℃以上），适应不同耐热需求；

· 支持空气自冷（AN）或风冷（AF），每 kW 损耗需≥2m³/min 通风量。

环境适应性：

· 耐温范围 - 25℃~+40℃，抗水平 0.3g、垂直 0.15g 震动；

· 海拔≤1000m（超出时温升按 2.5%/500m 递减，工频耐压递增 6.25%/500m）。

安全设计：

· 铁芯一点接地，线圈包封绝缘，防护漆层防腐蚀；

· 安装需专业人员操作，运行时需设隔离栅栏防触碰。

电气参数：

· 绝缘水平（10kV 系统）：

· 最高运行电压 11.5kV，额定工频耐受电压干试 42kV / 湿试 30kV（或 35kV），雷电冲击耐受电压 75kV；

· 电流参数：额定交流电流 In 考虑高次谐波及绝缘发热，最大电流 Inmax=1.25In（一般情况 In=0.8Inmax）。

使用环境

· 温度：-25℃~+40℃（超过 + 40℃时温升需降额，如 + 40℃~+45℃降 5K）；

· 海拔：≤1000m，无导电 / 爆炸性 / 腐蚀性介质，无严重灰尘及蒸汽。

· 空气相对湿度≤90%（25℃），抗震能力水平 0.3g、垂直 0.15g；

· 冷却方式为 AN 或 AF，额定基波频率 50Hz/60Hz。
